产品简介

真空皮带脱水机也叫固定真空室式橡胶带式过滤机；是我公司在引进、消化和吸收同类产品技术基础上，研制的一种新型、高效、并可连续操作的固液分离机械设备，同时它也是一种充分利用物料重力和真空吸力实现固液分离的机械设备；

一、产品概述

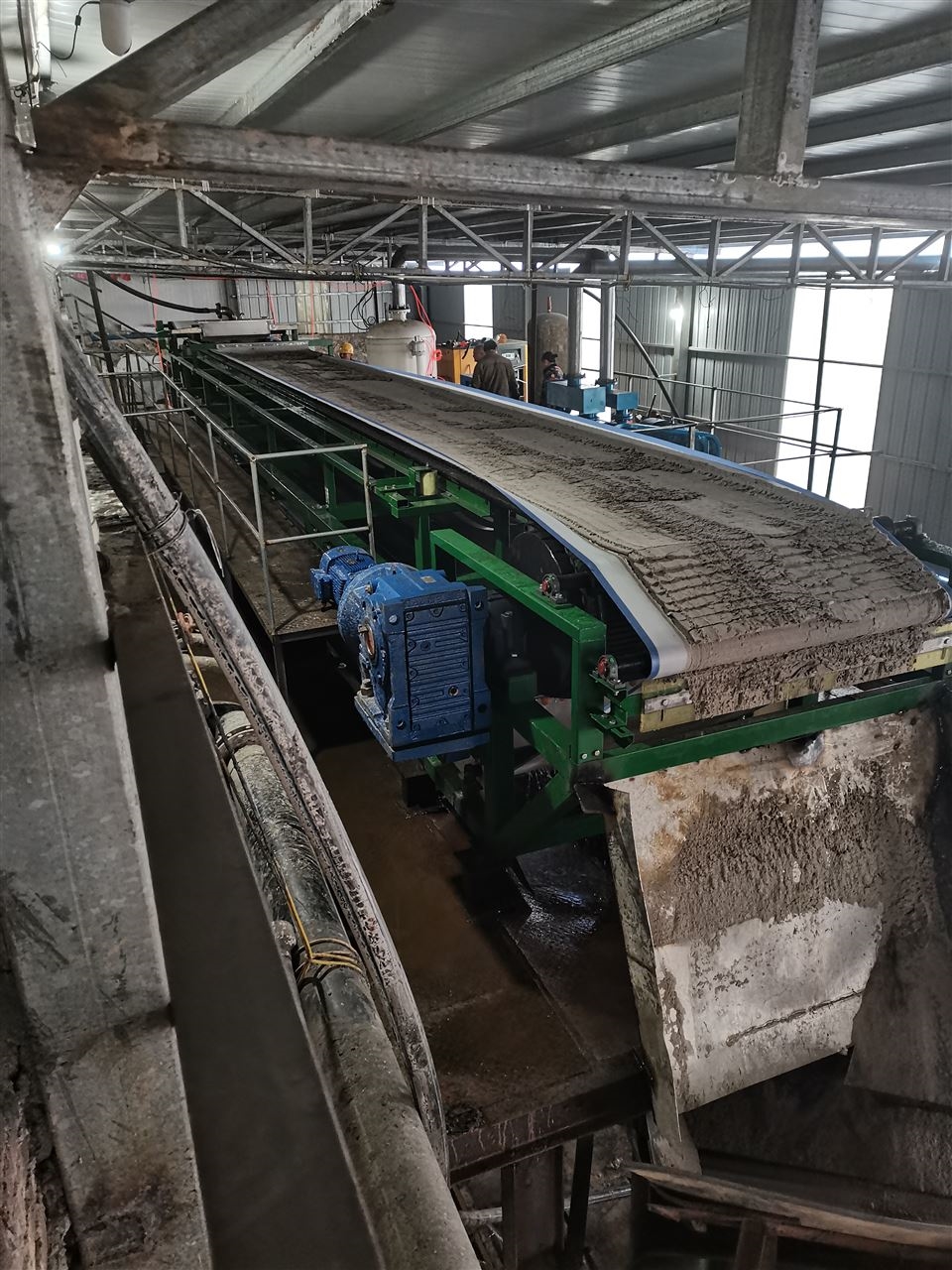

真空皮带脱水机又称固定真空室式橡胶带式过滤机，是一种以真空负压为核心推动力，结合物料重力实现高效固液分离的连续作业机械设备。该设备通过引进消化技术优化而成，采用固定真空盒与环形胶带配合的结构，可连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等全流程工艺，还能分段收集母液与滤饼洗涤液。其具备过滤效率高、生产能力大、滤饼含水率低、操作维护便捷等特点，广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫（FGD）、食品、制药及环保等领域，尤其在电厂脱硫石膏脱水、矿山尾矿干排等场景中应用尤为普遍。

二、真空皮带脱水机核心结构

1. 真空系统：含真空泵与真空盒，真空泵多为水环式，可形成 -0.05 - 0MPa 的真空压力；真空盒分节联结，与胶带间通过环形摩擦带形成水密封，既保证真空稳定，又降低运行阻力。

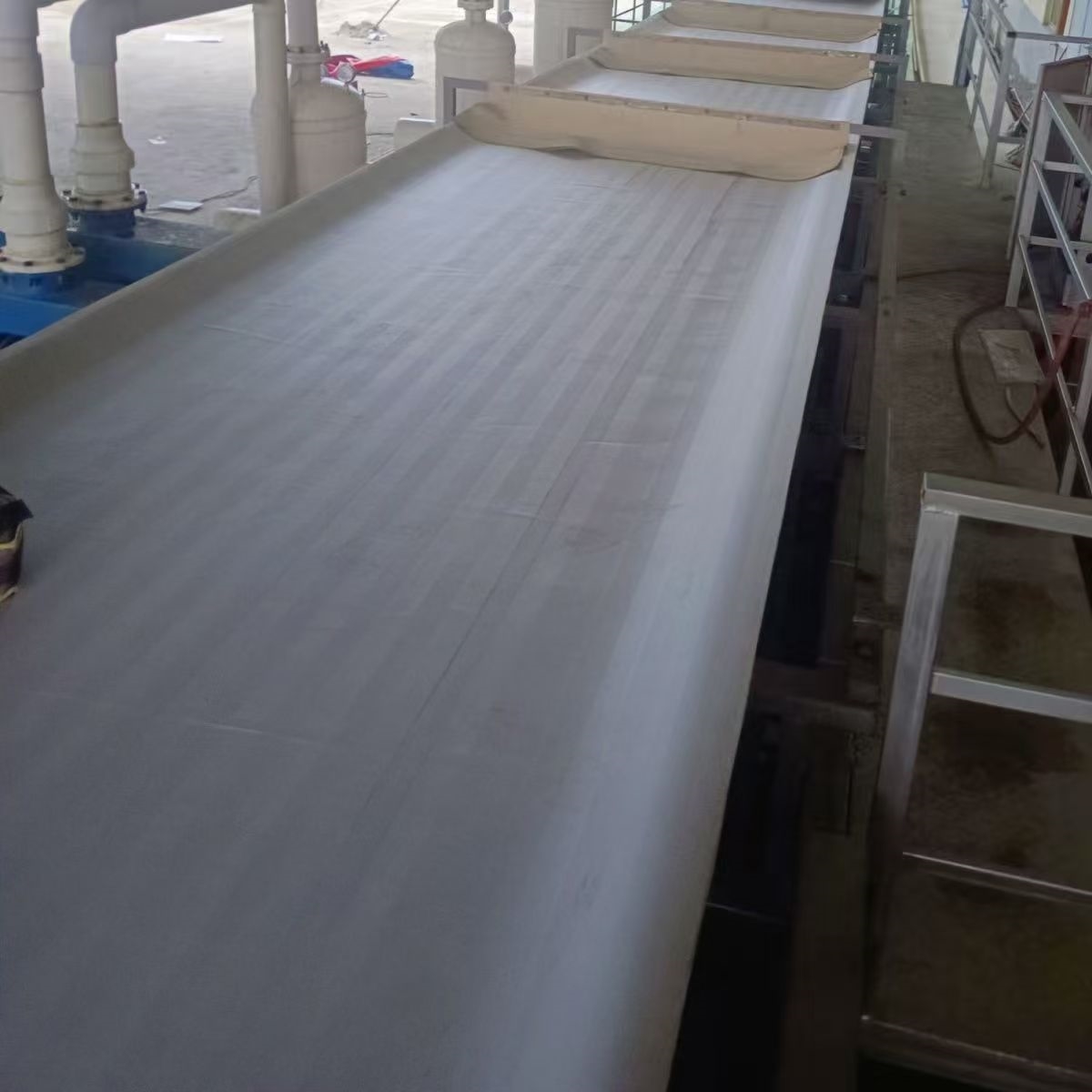

2. 输送与过滤组件：包括环形橡胶带和滤布。橡胶带抗拉强度高，表面设排水沟槽与排液孔，防止液体导致胶带分层；滤布铺于胶带上同步运行，是截留固体颗粒的核心过滤介质。

3. 辅助保障装置：涵盖气囊式滤布纠偏装置，可自动纠正滤布偏移；丝杠式胶带张紧装置，避免胶带运行中跑偏；还有工艺水喷射式滤布清洗装置，搭配进口喷头，确保滤布再生效果。

4. 智能控制系统：可与远程 DCS 系统对接，配备变频器、超声波测厚仪、限位开关等元件，能实现转速调节、滤饼厚度监测、跑偏报警等功能，同时设有拉绳式紧急停车开关，保障操作安全。

三、工作原理

1. 料浆经进料箱均匀分布在移动的滤布与排水皮带上，进料端的蒸汽罩可预先除去料浆中的气体。

2. 胶带下方的真空盒接通真空系统后形成抽滤区，在真空吸力作用下，滤液穿过滤布，经胶带上的沟槽与排液孔汇入真空室，固体颗粒则被截留在滤布上形成滤饼。

3. 随着胶带的连续运行，滤饼依次进入洗涤区和吸干区，经冲洗管冲洗并进一步脱水，降低含水率。

4. 运行至卸料端时，滤布与胶带分离，滤饼在卸料辊处被卸下；卸渣后的滤布经清洗装置冲洗再生，再经纠偏、张紧后重新进入过滤区，开启下一循环。
