产品简介

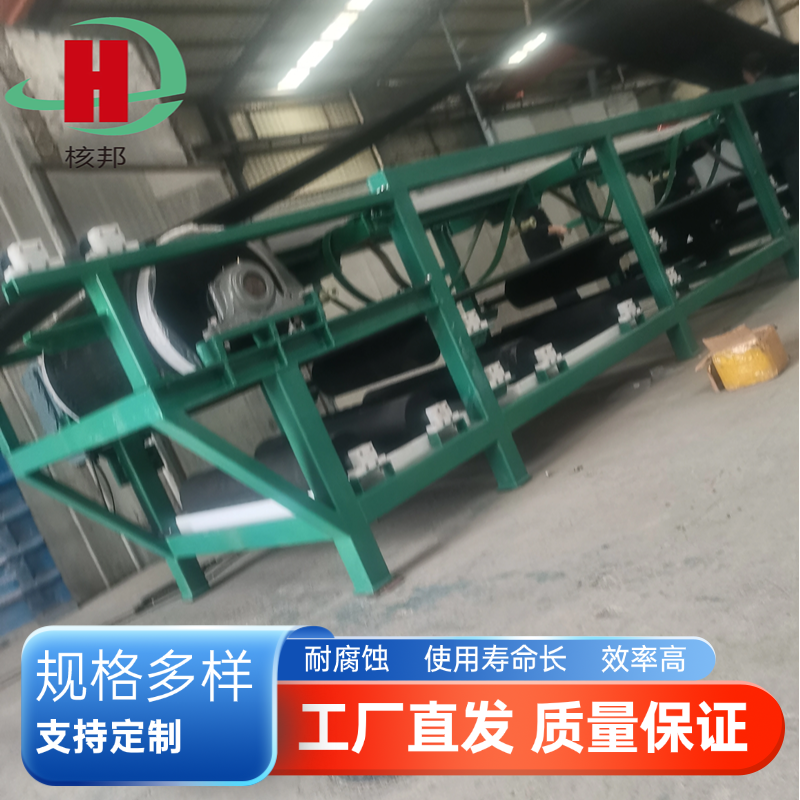

水平带式真空过滤机是以真空负压为推动力的连续固液分离设备，其过滤区段沿水平方向布置，可完成过滤、洗涤、吸干、滤布再生等连续作业。该设备采用环形胶带与滤布同步运行的结构设计，真空抽滤作用下实现物料脱水，具有效率高、生产能力大、洗涤效果好、滤饼水分低等优势，广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域。该设备采用了固定真空盒装置，胶带在真空盒上滑动，真空盒与胶带之间构成运动密封的结构型式。
| 品牌 | 其他品牌 | 应用范围 | 冶金 矿山 化工 造纸 食品 制药 |
|---|---|---|---|
| 材质 | 304不锈钢、碳钢 | 样式 | 带式 |
| 是否支持加工定制 | 是 | 原理 | 真空脱水 |
| 自动化程度 | 全自动 | 排放需求 | 根据客户需求 |
| 加工工艺 | 机械加工 | 用途范围 | 各类泥浆脱水 |
一，水平带式真空过滤机设备结构和原理：
1，设备由机架、真空盒组件、真空排液罐、集液管系统、加料装置、滤布及胶带清洗装置、改向辊、自动纠偏装置、卸料装置、滤布张紧装置、橡胶过滤带、磨擦带组件、主被传动胶辊、滤布压辊等组成，环形胶带与滤布同步运行 。
2，其工作原理为：
a,过滤阶段：真空负压（0.04-0.07MPa）下，滤液透过滤布进入真空室，固体颗粒形成滤饼 ；
b,洗涤与吸干：滤饼依次经过洗涤区和吸干区进一步脱水 ；
c,卸料再生：滤布与胶带分开卸出滤饼，滤布经清洗后再生;

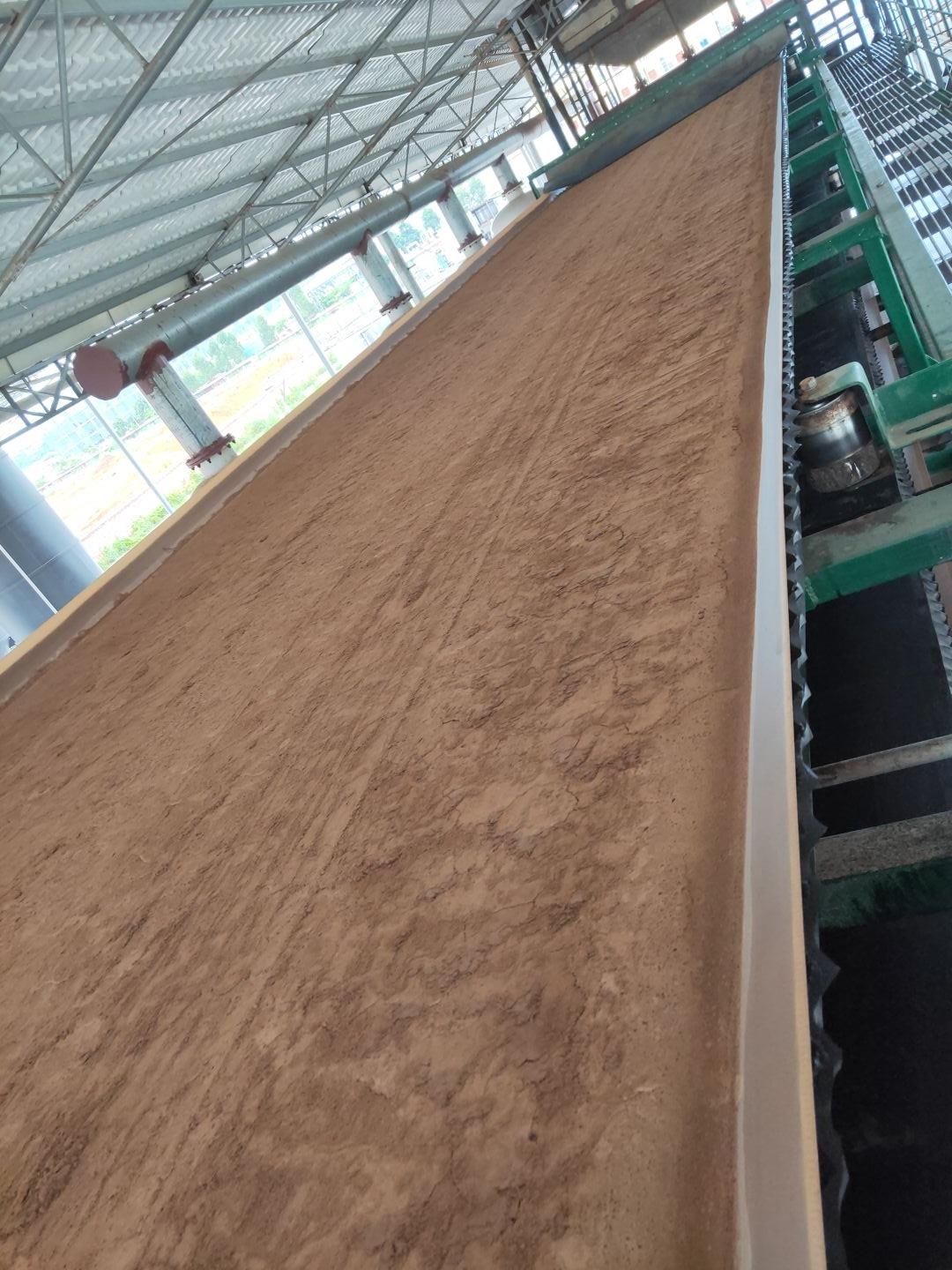

二，水平带式真空过滤机的工作过程可以分为以下几个阶段：悬浮液通过进料装置均匀分布在滤布表面。随着滤带向前移动，物料进入真空区。在真空抽吸力的作用下，液体透过滤布进入真空箱，并通过管道排出，固体颗粒则逐渐在滤布表面堆积形成滤饼。滤饼随后进入洗涤区，洗涤液通过喷淋装置均匀喷洒在滤饼表面，进一步去除杂质。洗涤后的滤饼进入干燥区，在真空抽吸力的作用下继续脱除水分。滤饼进入卸料区，通过刮刀或辊筒将滤饼从滤带上剥离，滤布经过清洗后重新进入下一个循环。
三，在钢渣过滤应用中，HVBF的技术优势主要体现在：
连续作业，处理量大：可实现24小时稳定运行，适用于高负荷生产线；
滤饼脱水干燥：真空系统能显著降低滤饼含水率，减少后续烘干能耗；
可配置多段洗涤系统：实现残渣中金属元素的充分回收；
自动化程度高：配合PLC控制系统，操作简便，维护成本低；
滤布可快速更换：减少停机时间，提高设备利用率。
